Řezání laserem

Nejmodernější laserové řezací technologie nám zajišťují především velkou pružnost a flexibilitu ve výrobě. Díky jejich obrovské produktivitě a kapacitě ve výrobě, jsme schopni plnit zakázky (i velkého rozsahu) prakticky okamžitě a to v řádu dnů.

Pro řezání laserem využíváme laserové stroje LT9 5kW, LT 9 Combo 3KW, LC5 ADIGE-SYS pro řezání plechů a profilů, LT8.2 pro řezání trubek a profilů, Eagle iNspire 20kW včetně kompletní automatizace a skladovací věže a v neposlední řádě Eagle eVision 20kW laserové řezací centrum.

Naše trubkové lasery nám umožňují řez trubek o kruhovém, čtvercovém, obdélníkovém průřezu, včetně otevřených profilů typu C, U ,L a pásoviny a dalších speciálních profilů na přání zákazníka. Všechny profily dokážeme řezat pod úhlem, stroj LT8.2 je vybaven 3D řeznou hlavou. Dokážeme řezat i vysoko odrazivé materiály typu hliník, měď, mosaz, bronz, ocel a jiné.

• vysoká přesnost řezu bez otřepů
• minimální odpad materiálů
• zpracování trubky do průměru 240 mm, čtvercové, obdélníkové a jiné profily s délkou strany až 200/200 mm
• maximální délka tyče 6500 mm
• maximální váha kusu – 42 kg na metr

Laserové řezání plechů provádíme prakticky téměř do všech kovových materiálů. Řezání provádíme ve většině případů dusíkem a to i materiálů větší tloušťky, tak aby na dílech – řezné hraně nevznikala oxidační vrstva, kterou je nutno pro následné operace jako svařování, lakování, aj. pískovat případně brousit. Tímto zároveň dochází ke snížení prohřívání a kroucení materiálů. Ve většině případů není nutno díly po pálení rovnat. Tímto dochází ke značné úspoře ve výrobě zejména eliminace některých následných operací.

• oceli konstrukční, uhlíkové a nízkolegované do tloušťky 50 mm
• oceli legované, korozivzdorné (nerez) do tloušťky 50 mm
• slitiny hliníku do tloušťky 50 mm
• odrazivé materiály měď, bronz, mosaz, pocínované plechy, aj.

Držíme široký sortiment materiálů skladem - nerez, hliník, pozink, eloxovaný pozink, železa zejména jakostí S235 a S355, vše v různých tloušťkách a formátech.

Cena je závislá na tloušťce materiálu, počtu propalů, složitosti geometrie a množství, případně na dlouhodobé sériové spolupráci. Na základě Vaší poptávky Vám rádi a velice rychle zpracujeme přesnou cenovou nabídku. Poptávka by měla obsahovat výkres ve formátu DXF nebo DWG, popřípadě model STP, tloušťku a jakost materiálu, počet kusů, sériovost a kontakt.

Laserové řezání a pálení laserem provádějí zkušení odborníci s bohatými zkušenostmi. Výhodou CNC řezání laserovým paprskem jsou především velká přesnost, čistý řez bez zbytečných odpadů a flexibilita tvarů vyráběných dílů.

Laserem řežeme nerezové, ocelové, hliníkové a pozinkované plechy ve velkém (3000 × 1500 mm), středním (2500 × 1250 mm) a malém (2000 × 1000 mm) formátu.

Při průměru od 10mm do 225 mm dělíme profily do max. délky 6,5m. Při průměru nad 225 mm do 250 mm je max. délka profilu limitována délkou 3 metry.

• nerezi
• slitin hliníku
• pozinku
• železa

Máme možnost laserového zpracování trubek kruhového, čtvercového, obdélníkového průřezu v rámci rozměrových mezí popsaných v následující tabulce v plně automatizovaném režimu.

Výkony, kterých lze dosáhnout prostřednictvím tohoto systému jsou významné jak z hlediska produktivity, tak z hlediska přesnosti, kde se, v dané oblasti využití, nemusí obávat srovnání se systémy, specializovanými pouze na zpracování trubky.

Tloušťka stěny profilu je limitována složitostí řezu a typem materiálu.

Gravírování je moderní laserová technologie založená na odpaření materiálu do hloubky v řádu mikrometrů. Gravírováním lze tak vytvořit logo, ornament či nápis atd. Profily a trubky lze gravírovat také, např. distanční gravíry nebo gravírovací čáry.

Kombinované CNC centrum LT 9 Combo pro řezání a děrování kovů, které společnost KLEMAT CZ pořídila v roce 2013, splňuje nejnovější parametry (požadavky):

• systém pro laserový řez trubek o kruhovém, čtvercovém a obdélníkovém průřezu včetně otevřených profilů a plechu o variabilních rozměrech
• automatické systémy nakládání trubek i plechů
• zdroj laseru na bázi optických vláken pro možnost dělení vysoce odrazivých materiálů typu hliník, měď, mosaz, bronz, ocel
• možnost zpracování trubek v plně automatickém režimu včetně nakládání, délkového měření až do délky 6500mm
• možnosti opracování otevřených profilů typu C, U ,L a pásoviny, včetně software pro programování ve 3D , s možností vybírání ohybových řezů
• rozměry stolů pro řezání plechu od 3.000x1.500 mm
• dělení plechu až do max. síly 25 mm (běžná ocel)

Tento stroj kombinuje možnost laserového řezání z plechu a trubek i profilů na jediném stroji při maximálním čase potřebném pro změnu při přechodu z plechu na trubky do 5 minut.

Práce s trubkami a profily je pak velmi produktivní (práce s celou délkou tyče vedenou ve dvou lunetách) ve srovnání s konkurenčními produkty na trhu. Systém LT9 COMBO umožňuje laserové zpracování trubek kruhového, čtvercového, obdélníkového průřezu v rámci rozměrových mezí popsaných v následující tabulce v plně automatizovaném režimu. Výkony, kterých lze dosáhnout prostřednictvím tohoto systému jsou významné jak z hlediska produktivity, tak z hlediska přesnosti, kde se v dané oblasti využití nemusí obávat srovnání se systémy, specializovanými pouze na zpracování trubky.

Systém LT 9 COMBO umožňuje řezání plechu o různých rozměrech v poměru ke zvolenému nakládacímu modulu s výkony maximální úrovně z hlediska kvality, spolehlivosti a produktivity. Přítomnost kompletní databáze spolehlivých řezných parametrů pro všechny hlavní tloušťky a materiály je zárukou vysoké jakosti a opakovatelnosti v čase.

V roce 2014 společnost KLEMAT CZ pořídila LS 5 modulární systém pro laserový kompletní řez plechu s přípravou k instalaci přídavného modulu pro laserové zpracování trubek. Toto je vláknový (FIBRA) laserový zdroj IPG - YLS 3000. Jmenovitý výkon: 3000 W

• maximální rozměry zpracovávaného materiálu plechů o rozměrech minimálně 3000 x1500 mm
• maximální tloušťka zpracovávaného materiálu (plechu) minimálně 15 mm

Laser LS 5 má dvojice automaticky výměnných stolů pro opracování plechů, zdroj laseru na bázi optických vláken bez pohyblivých částí a bez nutnosti pravidelných servisních prohlídek.

Díky tomu máme možnost dělení vysoce odrazivých materiálů typu hliník, měď, mosaz, bronz, ocel a nerezová ocel.

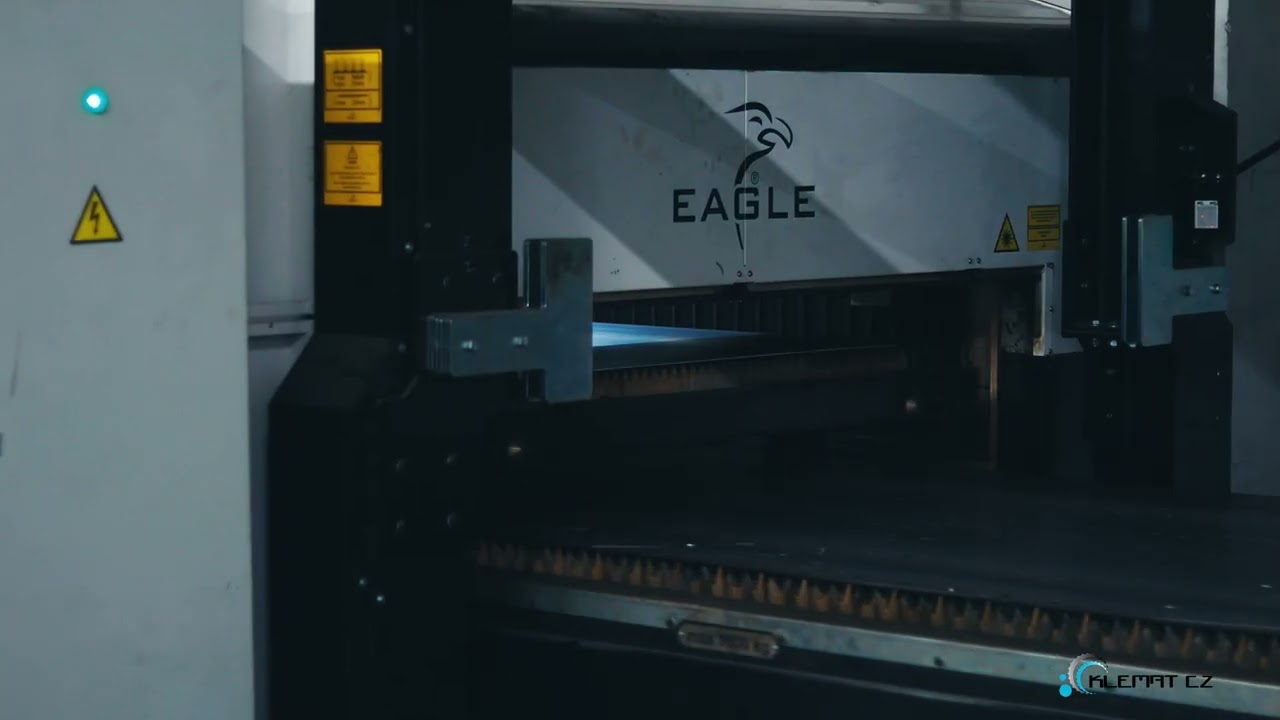

EAGLE iNspire je v současnosti naprosto bezkonkurenčně nejrychlejší laser na světě, který si od konkurence drží odstup minimálně o jednu třídu. Jedná se o vysokodynamické a produktivní high-end laserové řezací centrum, které se vyznačuje těmito vlastnostmi:

• Jako jediné laserové centrum ve své kategorii používá výhradně lineární pohony ve všech třech osách X / Y / Z. Ztrátové časy při polohování jsou eliminovány na nejnižší míru díky simultánní rychlosti až 350 m/min a zrychlení os 60 ms-2 (6g)
• Rám stroje je zhotoven jako odlitek z polymerbetonu (syntetický granit), který má až stonásobně vyšší koeficient tlumení vibrací a desetinásobně nižší tepelnou délkovou roztažnost ve srovnání s ocelovým rámem
• Řezací most s řeznou hlavou je velmi tuhá, karbon-kevlarová konstrukce s maximální tuhostí a extrémně nízkou hmotností. Taková konstrukce má pozitivní dopad především na přesnost řezání a bezkonkurenční dynamiku os
• Řezací hlava eVa je kompletně vyvinuta firmou EAGLE. Od samotného počátku byla koncipována pro pevnolátkový laser, je tedy dokonale utěsněná a zároveň se vyznačuje nejvyšší vzdáleností ochranného sklíčka a tedy i čočky nad plechem, což má pozitivní dopad na jeho životnost
• Pevnolátkové zdroje firmy IPG Photonics poskytují maximální možný výkon, účinnost a provozní spolehlivost. V nabídce je celé spektrum zdrojů od 1 kW až po 20 kW. Zdroje mají i integrované chlazení od IPG Photonics
• K další redukci ztrátových časů dochází při extrémně rychlé výměně paletových stolů, kde jejich celková výměna trvá 9 sekund pro formát

EAGLE eVision 20kw je velmi produktivní, flexibilní a univerzální laserové řezací centrum, které se vyznačuje těmito vlastnostmi:

• Jako jediné laserové centrum ve své kategorii používá výhradně lineární pohony ve všech třech osách X / Y / Z. Ztrátové časy při polohování jsou eliminovány na nejnižší míru díky simultánní rychlosti až 180 m/min a zrychlení os 30 ms-2 (3g)
• Řezací most s řeznou hlavou je velmi tuhá ocelová konstrukce s maximální tuhostí a relativně nízkou hmotností. Taková konstrukce má pozitivní dopad především na přesnost řezání a dynamiku os.
• Pevnolátkové zdroje firmy IPG Photonics YLS series poskytují maximální možný výkon, účinnost a provozní spolehlivost. Se zdrojem 20kw dokáže řezat téměř všechny mat. až do tl. 50mm. Při řezání používáme téměř ve všech případech dusík pro většinu řezných tl. Materiálu.
